IEC 60309 産業用ソケット
産業用プラグおよびソケットの一般的な電流仕様:
1. IEC60309規格（国際電気標準化機構規格）および中国（GB規格）によると、電流に応じて16A、32A、63A、125Aに分かれています。
2. 米国の UI 標準によると、現在の仕様は 20A、30A、60A、100A です。
Zhejiang Hefeng Electric Co., Ltd. は、中国で iec 60309 産業用ソケットの最も信頼できるメーカーおよびサプライヤーの 1 つです。豊富な経験により、当社の工場から販売されているハイグレード iec 60309 産業用ソケットをご購入いただけることを心から歓迎いたします。{4}すべてのOEM製品は高品質かつ低価格です。
製品詳細
産業用プラグおよびソケットの一般的な電流仕様:
1. IEC60309規格（国際電気標準化機構規格）および中国（GB規格）によると、電流に応じて16A、32A、63A、125Aに分かれています。
2. 米国の UI 標準によると、現在の仕様は 20A、30A、60A、100A です。
3. 各種仕様の互換性
- IECおよびGB規格16A製品は、米国UL規格20A産業用プラグおよびソケット製品と互換性があります。
- IECおよびGB規格32A製品は、米国UL規格30A産業用プラグおよびソケット製品と互換性があります。
- IECおよびGB規格63A製品は、米国UL規格60A産業用プラグおよびソケット製品と互換性があります。
- IECおよびGB規格125A製品は、米国UL規格100A産業用プラグおよびソケット製品と互換性があります。
技術的パラメータ
|
製品名 |
壁掛けソケット |
||
|
現在 |
16A/32A |
||
|
アース接地位置 |
標準：4時間、6時間 2h、3h、7h、9h、10h、*特別な接地位置のカスタマイズが可能 |
||
|
アイテムコード |
16A |
3ピン(2P+E) |
HFM-113/HFM-113-4 |
|
4ピン(3P+E) |
HFM-114/HFM-114-4 |
||
|
5ピン(3P+N+E) |
HFM-115/HFM-115-4 |
||
|
32A |
3ピン(2P+E) |
HFM-123/HFM-123-4 |
|
|
4ピン(3P+E) |
HFM-124/HFM-124-4 |
||
|
5ピン(3P+N+E) |
HFM-125/HFM-125-4 |
||
|
保護等級 |
IP44 |
||
|
電圧 |
110-130V~,220-250V~,380-415~,415V~ |
||
|
標準 |
EN/IEC 60309-1/2 |
||
|
認証 |
CE、ROHS、TUV、CB |
||

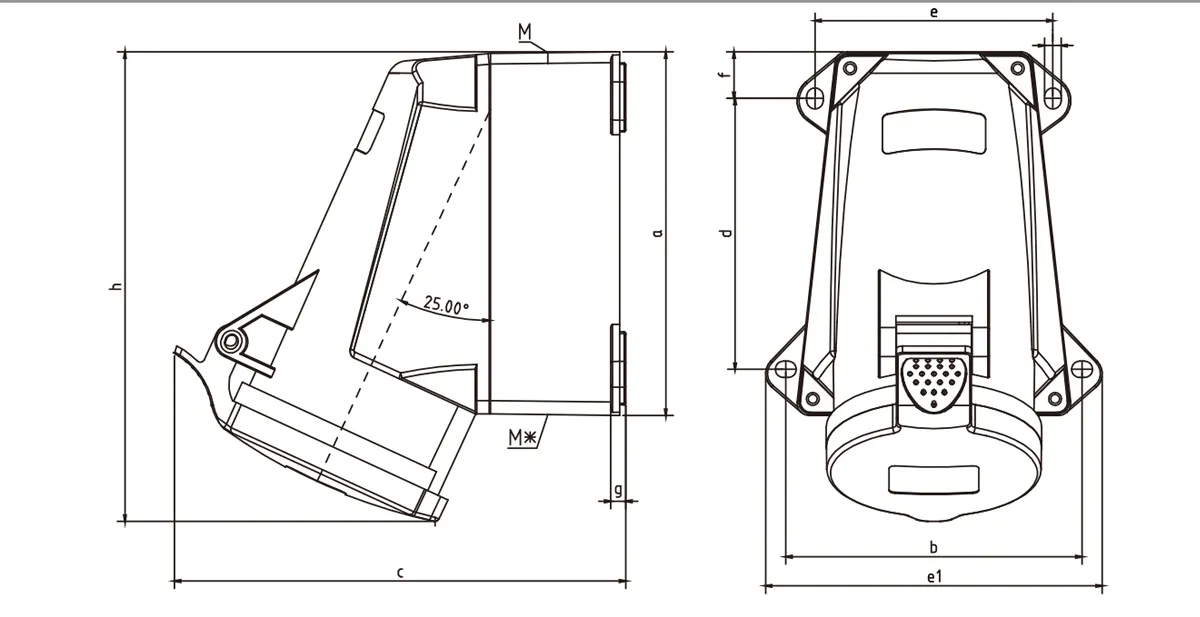

寸法
|
現在 |
16A |
32A |
||||
|
極数 |
3ピン(2P+E) |
4ピン(3P+E) |
5ピン(3P+N+E) |
3ピン(2P+E) |
4ピン(3P+E) |
5ピン(3P+N+E) |
|
a |
95 |
95 |
95 |
122 |
122 |
122 |
|
b |
88 |
88 |
88 |
99 |
99 |
99 |
|
C |
128 |
133 |
138 |
151 |
151 |
159 |
|
d |
64 |
64 |
64 |
90 |
90 |
90 |
|
e |
78 |
78 |
78 |
80 |
80 |
80 |
|
e1 |
102 |
102 |
102 |
113 |
113 |
113 |
|
f |
15.5 |
15.5 |
15.5 |
16 |
16 |
16 |
|
g |
5.2 |
5.2 |
5.2 |
5.2 |
5.2 |
5.2 |
|
h |
130 |
130 |
130 |
159 |
159 |
159 |
|
i |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
|
m |
M25 |
M25 |
M25 |
M32 |
M32 |
M32 |
|
M* |
1个M25 ストッパーは切断可能です。 |
1个M32 ストッパーは切断可能です。 |
||||
|
ケーブル断面積-は(m m²) |
1~2.5 |
2.5~6 |
||||
※特殊電圧、接地箇所、色等のカスタマイズも承ります。
